Elektronische Geräte und Komponenten können nur einwandfrei funktionieren und maximale Sicherheitsstandards einhalten, wenn sie optimal vor äußeren Einflüssen geschützt sind. Solche Einwirkungen können von festen Gegenständen oder von Flüssigkeiten ausgehen. Um den Grad des jeweiligen Schutzes präzise zu definieren, wurden die IP-Schutzklassen eingeführt und in einem international anerkannten Normenkatalog festgehalten. Genau genommen handelt es sich dabei nicht um Schutzklassen, sondern um Schutzarten.

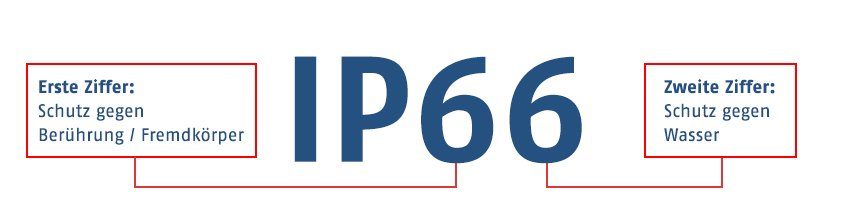

Diese werden in genormten Buchstaben-Zahlenkombinationen klassifiziert und codiert. Die Zusammensetzung eines solchen Codes ist in den nationalen und internationalen Normen DIN EN 60529 und ISO 20653 (für Straßenfahrzeuge) genau geregelt. DIN EN 60529 bildet dabei die einschlägige Norm für den Schutz von Industrie-PCs. An erster Stelle stehen immer die Buchstaben IP. Sie bedeuten „International Protection“ oder auch „Ingress Protection“, zu Deutsch: „Schutz gegen Eindringen“. Darauf folgen zwei Kennziffern, die exakt bezeichnen, gegen welche Einflüsse ein Gerät geschützt ist.
Die erste Ziffer steht für den Schutzgrad des Gehäuses gegen direkte Berührungen und das Eindringen von Fremdkörpern. Die zweite Ziffer bezieht sich auf den Schutz gegen Feuchtigkeit und eindringendes Wasser. Je höher die Zahl, desto größer ist der Schutz. Die Norm ISO 20653 sieht bei bestimmten Schutzarten zusätzlich den Buchstaben „K“ vor, der den jeweiligen Schutzgrad noch präziser definiert.
Die genaue Bedeutung der einzelnen Ziffern wird in den nachfolgenden Tabellen ersichtlich:
Tabelle 1: Schutz gegen Berührung und Fremdkörper
Erste Ziffer | Bedeutung | ||
---|---|---|---|
ISO 20653 | DIN EN 60529 | Schutz gegen Berührung | Schutz gegen Fremdkörper |
1 | 1 | Geschützt vor großflächigen Berührungen (z.B. Handrücken) |
Geschützt vor großen festen Fremdkörpern (Durchmesser ≥ 50 mm) |
2 | 2 | Geschützt gegen Berührungen mit dem Finger |
Geschützt vor mittelgroßen festen Fremdkörpern (Durchmesser ≥ 12 mm) |
3 | 3 | Geschützt vor Berührung mit Werkzeugen und Drähten (Durchmesser ≥ 2,5 mm) |
Geschützt vor kleinen festen Fremdkörpern (Durchmesser ≥ 2,5 mm) |
4 | 4 | Geschützt vor Berührung mit Werkzeugen und Drähten (Durchmesser ≥ 1 mm) |
Geschützt vor kornförmigen festen Fremdkörpern (Durchmesser ≥ 1 mm) |
5K | 5 | Vollständiger Berührungsschutz | Geschützt vor Staub in schädigender Menge (staubgeschützt) |
6K | 6 | Vollständiger Berührungsschutz | Vollständiger Schutz vor Staubeintritt (staubdicht) |
Tabelle 2: Schutz gegen eindringendes Wasser
Zweite Ziffer | Bedeutung | ||
---|---|---|---|
ISO 20653 | DIN EN 60529 | Schutz gegen Wasser | |
0 | 0 | Kein Schutz | |
1 | 1 | Geschützt vor senkrecht fallendem Tropfwasser | |
2 | 2 | Geschützt vor schräg (bis 15°) fallendem Tropfwasser | |
3 | 3 | Geschützt vor Sprühwasser bis 60° gegen die Senkrechte | |
4 | 4 | Geschützt vor allseitigem Spritzwasser | |
4K | Geschützt vor allseitigem Spritzwasser mit erhöhtem Druck | ||
5 | 5 | Geschützt vor Strahlwasser (Düse) aus beliebigem Winkel | |
6 | 6 | Geschützt vor starkem Strahlwasser | |
6K | Geschützt vor starkem Strahlwasser unter erhöhtem Druck | ||
7 | 7 | Geschützt vor zeitweiligem Untertauchen | |
8 | 8 | Geschützt vor andauerndem Untertauchen | |
9 | Geschützt vor Wasser bei Hochdruck-/Dampfstrahlreinigung in der Landwirtschaft | ||
9K | Geschützt vor Wasser bei Hochdruck-/Dampfstrahlreinigung für Straßenfahrzeuge |
Beispiel: Die Kombination IP34 bezeichnet den Schutz vor Berührungen und Fremdkörpern mit einer Größe von 2,5 Millimetern und mehr sowie vor allseitigem Spritzwasser. InoNet bietet für seine PCs, Server, Displays und sonstigen Produkte maximalen Schutz vor äußeren Einflüssen – bis hin zur höchsten Schutzklasse IP69K. Embedded PCs sind dabei die robustesten Industrie Computer.
